OptexVXI-ST Zewnętrzna czujka ruchu PIR
Seria zewnętrznych czujek pasywnej podczerwieni VX INFINITY jest następcą uznanego modelu VX-402. Sygnał alarmowy wysyłany jest po jednoczesnym naruszeniu pól detekcji dla górnego i dolnego piroelementu, co zapobiega występowaniu fałszywych alarmów wywoływanych przez małe zwierzęta.

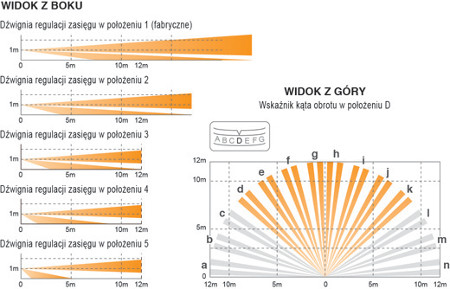

Obszar detekcji 12m x 12m można skrócić skokowo nawet do 2,5m oraz kształtować stosownie do wymagań użytkownika za pomocą dedykowanych naklejek maskujących.
Kąt obrotu wewnętrznego korpusu można ustalić w 7 położeniach, a redukcję fałszywych alarmów przy skierowaniu czujki na ścianę zapewniają odpowiednie przesłony.
Odporność na fałszywe alarmy zapewnia cyfrowy algorytm detekcji SMDA (Super Multi Dimensional Analysis) szczegółowo analizujący przebieg sygnału z piroelementu, a nie tylko zliczający impulsy.
Obudowa (klasa szczelności IP55) wykonana jest z nowoczesnego tworzywa ASA, 5-krotnie odporniejszego na wpływ UV od powszechnie stosowanego ABS.
Czujkę można montować bezpośrednio na ścianie (także z przewodami prowadzonymi natynkowo w rurce) lub na słupie z wykorzystaniem standardowych taśm metalowych.
Dostępny jest opcjonalny czujnik oderwania od podłoża.
Specyfikacja
| Model | VXI-ST |
| Charakterystyka detekcji | 12m x 12m, kąt 90° |
| Zasięg regulowany | 12m - 2,5m (5 ustawień) |
| Liczba wiązek | 16 |
| Wykrywana prędkość ruchu | 0,3-1,5m/s |
| Czułość | 2,0°C przy 0,6 m/s |
| Zasilanie | 9,5 - 18V DC |
| Pobór prądu | 20mA (maks.) przy 12V DC |
| Czas trwania alarmu | 2(±1)s |
| Wyjście alarmowe | Wybór pomiędzy N.C. lub N.O. 28V= 0,1A maks. |
| Styk sabotażowy | N.C. otwarty po zdjęciu obudowy 28V DC 0,1A (maks.; Dostępny opcjonalny czujnik oderwania od podłoża |
| Przygotowanie do pracy | Około 60s (dioda LED miga) |
| Dioda sygnalizacyjna | Dioda LED miga:- przygotowanie do pracy- stan alarmowy |
| Temperatura pracy | -30°C ÷ +60°C |
| Wilgotność | Do 95% maks. |
| Odporność na zakłócenia | 10V/m |
| Wysokość montażu | 0,8 - 1,2m |
| Miejsce montażu | Ściana/Słup (na zewnątrz/wewnątrz) |
| Masa | 500 g |
| Wymiary (wys. x szer. x dł.) | 185,9mm x 71,3mm x 105,5mm; (181,9mm x 70,9mm x 64,5mm przy montażu ściennym) |
| Stopień szczelności obudowy | IP55 |
- Elastyczne modelowanie obszaru detekcji
- Zaawansowany cyfrowy algorytm detekcji SMDA
- Opatentowany filtr światła białego
- Obsługa wtyczek rezystorów końca linii (EOL)
- Zaawansowana kompensacja temperatury
- Wybór trybu wyjścia alarmowego N.C. lub N.O.
- Obudowa z tworzywa ASA odpornego na UV
- Szczelna obudowa IP55
