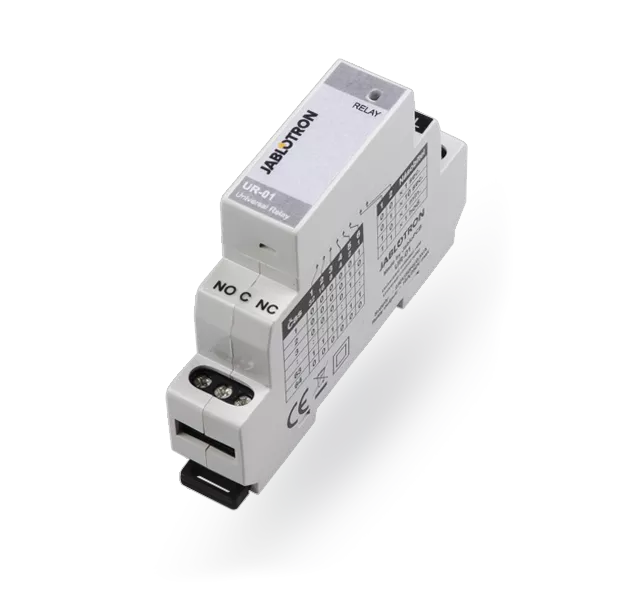

JablotronUR-01 Wszechstronny przekaźnik montowany na szynie DIN
UR-01 – Jablotron
UR-01 – Jablotron
Skontaktuj się z nami, aby poznać cenę
Posiada on styki z przełącznikiem, z możliwością separacji galwanicznej i bezpieczeństwa, do wyłączania obciążeń 230 VAC/16 A, które można wykorzystać w jednym z ośmiu wybieralnych trybów. Przekaźnik służy do montażu na szynie DIN, a jego właściwości ustawia się za pomocą przełączników pod osłoną.
Posiada 8 funkcji:
- Przekaźnik z wyłącznikiem – standardowy przekaźnik NO/NC
- Przekaźnik bistabilny – np. do sterowania oświetleniem z różnych miejsc za pomocą przycisków
- Przekaźnik bistabilny z ograniczeniem czasowym – np. do sterowania oświetleniem z większej liczby miejsc (ale światło zachowa ustawienia jedynie przez zadany czas)
- Opóźnione rozłączenie – np. do wyłączenia wentylatora
- Opóźnione włączenie – uruchomienie silnika elektrycznego w trybie gwiazda – delta.
- Impuls w oparciu o krawędź natarcia – aktywacja urządzenia na określony czas
- Impuls w oparciu o krawędź spływu – np. do włączenia wentylatora po wyłączeniu oświetlenia
- Regularne impulsy – w zadanych odstępach aktywuje urządzenie przez 10 minut, np. do regularnego ogrzewania grzejnika łazienkowego
Specyfikacja
| Zasilanie: | 230 V / 50 Hz, klasa ochronności II. |
| Zużycie mocy: | 0,3 W / maks. 0,8 W |
| Wejście A: | 230 V AC |
| Obciążenie styków przekaźnika mocy: (z galwaniczną separacją od terminali sterujących) | klasa ochronności II: |
| Maks. napięcie włączenia | 250 V AC / 24 V DC |
| Rezystancja obciążenia (cosφ=1) | maks. 16A |
| Obciążenie impedancyjne, pojemnościowe (cosφ=0,4) | maks. 8A |
| Oświetlenie halogenowe | maks. 1000 W |
| Prąd stały (DC) | 384 W |
| Maksymalna moc włączeniowa DC: | 0,5 W |
| Przekrój przewodu | maks. 2 x 1,5 mm2; maks. 1 x 2,5 mm2 |
| Wymiary | 18 x 90 x 65 mm, 1 moduł DIN |
| Zakres temperatur pracy | -10°C do +40°C |
| Stopień ochrony | IP20, IP40 dla panelu przedniego (EN 60529) |
| Zgodna z | EN 60947-6-1, EN 61000-6-1, EN 50581 |
