JablotronJB-110N Moduł wyjścia PG
JB-110N – Jablotron
JB-110N – Jablotron
Skontaktuj się z nami, aby poznać cenę

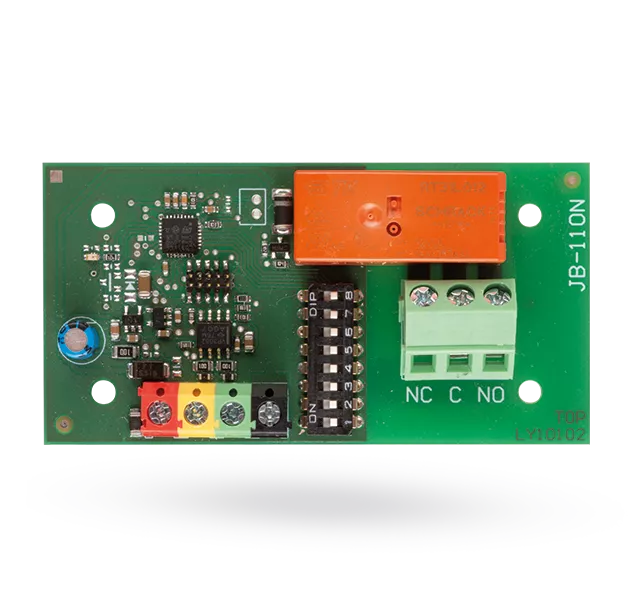

JB-110N jest modułem sterowania podłączanym do magistrali centrali. Posiada jedno przełączalne wyjście przekaźnikowe 10 A/230 V AC(C, NO, NC). Zależnie od ustawienia przełączników jest ono przyporządkowane do 1 z 32 wyjść PG centrali sterującej. Przekaźnik może być sterowany za pomocą wyjścia programowalnego centrali (PG) lub w zależności od stanu strefy (uzbrojona = przekaźnik włączony) lub w przypadku alarmu w wybranej strefie (alarm = przekaźnik włączony).
Umożliwia sterowanie oświetleniem, ogrzewaniem, wentylatorami itd. Urządzenie może być instalowane w obudowie JA-190PL.
Specyfikacja
| Zasilanie | 12 V (9–15 V) z magistrali centrali |
| Zużycie energii w trybie awaryjnym (przekaźnik otwarty/zamknięty) | 5 mA/45 mA |
| Zużycie prądu dla wybranych przewodów | 45 mA |
| Maks. napięcie włączenia | 250 V AC/24 V DC |
| Obciążenie maksymalne (cosφ=1) | maks. 16A |
| Obciążenie ciągłe (cosφ=0,4) | maks. 8 A |
| Maksymalna moc włączeniowa DC | 0,5 W |
| Klasa | II |
| Wymiary | 70 x 38 x 20 mm |
| Klasyfikacja | poziom 2 zgodnie z EN 50131-1, EN 50131-3 wyłącznie, gdy moduł znajduje się w puszce JA-194PL lub JA-195PL przy pomocy modułu JA-111H TRB |
| Środowisko zgodne z | EN 50131-1 II. wewnętrzne, ogólne |
| Zakres temperatur pracy | 10°C do +40°C |
| Spełnia także wymogi | EN 50130-4 wyd. 2+A1, EN 55032, EN 62368-1, EN 50581 |
