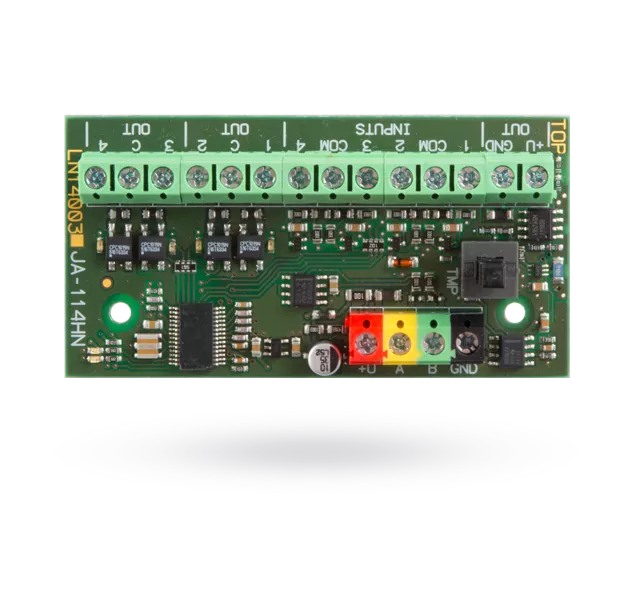

JablotronJA-114HN Moduł 4 wyjść i 4 wejść na magistralę

JA-114HN – Jablotron
JA-114HN Moduł 4 wyjść i 4 wejść na magistralę Powiększ
JA-114HN – Jablotron
sztuk
Skontaktuj się z nami, aby poznać cenę

Służy do podłączenia 4 przewodowych czujników do cyfrowej magistrali BUS central serii JA-100. Posiada także 4 wyjścia służące do sterowania zewnętrznymi urządzeniami - np. rolety, podlewanie, światło, brama wjazdowa. Moduł łączy się z centralą za pomocą czterożyłowego przewodu.


Oprócz typu rezystora EOL, dla wejść można ustawić także wartości rezystorów. Wyjścia zaprojektowano jako separowane galwanicznie (w każdym przypadku dwa mają wspólny zacisk C). Moduł zajmuje cztery pozycje w centrali alarmowej, posiada przedni i tylny styk sabotażu.

Urządzenie to wykorzystuje się głównie w sytuacji, kiedy chcemy wymienić starą centralę alarmową na JABLOTRON 100, ale z zachowaniem istniejących czujek analogowych. Zasilanie pomocnicze pozwala dostarczać prąd na potrzeby przekaźników podłączonych do wyjścia sygnału.

Specyfikacja

Kompatybilny zOprogramowanie F-Link wersja 1.4.0 i wyższa
Zasilanieza pośrednictwem magistrali centrali alarmowej 12 V (9…15 V)
Zużycie w trybie awaryjnym25 mA + zużycie dla podłączonych urządzeń
Zużycie prądu (maksymalne) dla wybranych przewodów25 mA + zużycie dla podłączonych urządzeń
Maksymalne natężenie dla wyjścia +U (bezpiecznik elektroniczny)200 mA
Maksymalne natężenie / napięcie przełączane przez każde wyjście500 mA / 38 V
Maks. zmierzony opór na wejściu20 kOhm
Maks. długość przewodów zasilających wejścia100 m
Wymiary77 x 40 x 31 mm
Klasyfikacjapoziom bezpieczeństwa 2, ACE typ B, zgodnie z: EN 50131-1, EN 50131-3
ŚrodowiskoII. wewnętrzne, ogólne wg EN 50131-1
Zakres temperatur pracy-10 do +40 °C
Spełnia także wymogiEN 50130-4, EN 55022
$attachment array(3)
'filename' => string(26) "ja-114hn_pl_mln58204_4.pdf"
'description' => string(22) "Instrukcja instalatora"
'only_for_logged_in_users' => string(1) "1"
Called from <ROOT>/php/categories.php:548 [Categories::PrintProduct()]
  1. <ROOT>/php/templates/oferta.php:271 [Categories::PrintProduct()]
  2. <ROOT>/index.php:831
  3. <ROOT>/index.php:981 [Main->__construct()]
Database::IsUserInstalator(...) boolFALSE
Called from <ROOT>/php/categories.php:549 [Categories::PrintProduct()]
  1. <ROOT>/php/templates/oferta.php:271 [Categories::PrintProduct()]
  2. <ROOT>/index.php:831
  3. <ROOT>/index.php:981 [Main->__construct()]
$hideDownload boolTRUE
Called from <ROOT>/php/categories.php:553 [Categories::PrintProduct()]
  1. <ROOT>/php/templates/oferta.php:271 [Categories::PrintProduct()]
  2. <ROOT>/index.php:831
  3. <ROOT>/index.php:981 [Main->__construct()]
Instrukcja instalatora
download
512 KB
