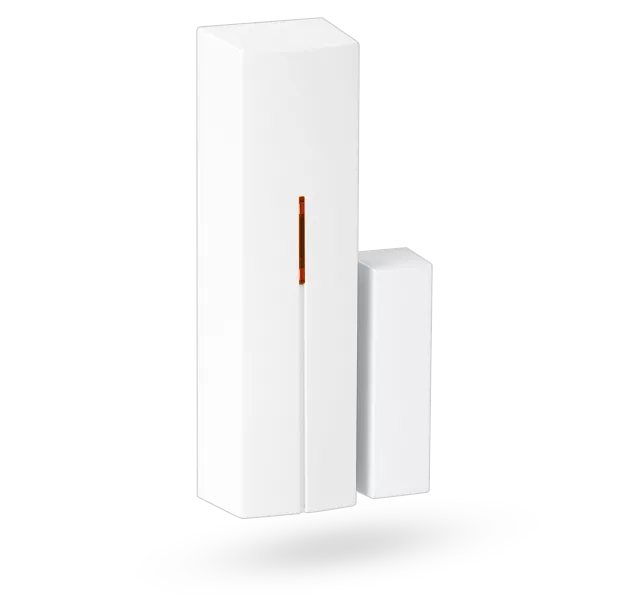

JablotronJA-81M - Bezprzewodowy czujnik otwarcia z uniwersalnym transmiterem


Przykłady wykorzystania JA-81M:
1. Bezprzewodowy czujnik otwarcia
Instalujesz go na oknie w ten sposób, że część z elektroniką znajduje się na framudze okna (drzwi), a magnes na części ruchomej. Dodatkowo możesz jeszcze wykorzystać wejście IN 1 i podłączyć do niego przewodowy czujnik otwarcia chroniący inne okno lub kilka przewodowych czujników chroniących kilka okien w pętli. W momencie przesunięcia magnesu lub przerwania pętli czujnika/ów przewodowych JA-81M wyśle do centrali informację o alarmie.
2. Bezprzewodowy transmiter sygnałów z czujników przewodowych
W tym przypadku możesz wyłączyć kontrolę magnesu bocznego, a alarm będzie wysyłany tylko w momencie przerwania pętli czujników przewodowych podłączonych do wejścia IN1(EOL) oraz TMP (sabotaż). W przypadku przesyłania sygnału z czujnika zalania wodą należy zastosować podłączenie NO, dla innych czujników w zależności od potrzeb NC lub NO.
3. Bezprzewodowy transmiter sygnału z czujnika chroniącego rolety CT-01
Ten czujnik należy podłączyć do wejścia IN2. Wejście to ma specjalnie opracowaną logikę uniemożliwiającą fałszywe załączanie alarmu, spowodowane np. dużym wiatrem i drganiem rolet zewnętrznych. Jest tutaj zastosowany licznik czasowy. Dopiero 3 krotne rozłącznie styku kontrolującego podnoszenie rolety w czasie do 10 sekund załączy alarm.
Specyfikacja
Zasilanie | bateria litowa typ LS(T)14500 (3.6V AA) |
Żywotność baterii | do 3 lat przy 20 aktywacjach dziennie |
Częstotliwość radia | 868 MHz, protokół Oasis |
Zasięg radia | 300m (przestrzeń otwarta) |
Odległość montażowa magnesu od czujnika: | od 25mm do 45mm |
Wejścia dla czujników zewnętrznych | IN2 i TMP = NC |
IN1 NC lub EOL 1k | |
Maksymalna długość pętli zewnętrznej | 3 m |
Wymiary | 110 x 31 x 26 mm czujnik |
56 x 16 x 15 mm magnes | |
Klasa środowiskowa EN 50131-1 | II. wewnątrz |
Temperatura pracy | -10 do +40 °C |
EN 50131-1,CLC/TS 50131-2-6, EN 50131-5-3 klasyfikacja: | stopień 2 |
Zgodny z: | ETSI EN 300220, EN50130-4, EN55022, EN 60950-1 |
Może być używany zgodnie z: | ERC REC 70-03 |
